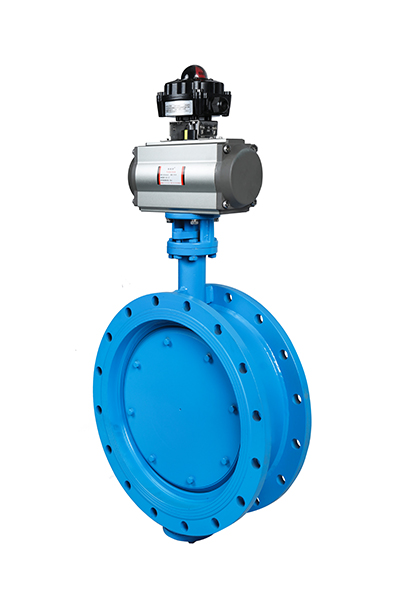

气动通风蝶阀-0.1%泄漏率

产品介绍：

RTO三偏心通风蝶阀系消化吸取国内外先进枝术，参照GB标准，设计为法兰式;尤其采用后座通风结构，不论在低温或高温工况下，决无卡死现象;同时启闭灵活，带有微量弹性进行自动密封补偿等优点。适用于环保RTO 以及化工、电厂、冶金、水泥等行业的风量调节和环境保护等管道系统中，通风调节介质使用。

本产品设计独特，型小轻便，质量可靠，可在任意位置上安装，也可实现现场操作和远距离集中控制的要求，是现代流体调节控制最理想的阀门，深受广大用户青睐。

产品参数∶

通径规格∶DN50～DN3000

公称压力∶ 0.05MPa、0.25MPa、0.6MPa

适用温度∶≤300 °C

泄漏率∶0.1%泄漏

驱动方式：手动、涡轮、气动、电动

阀门材质：铸钢WCB、不锈钢304、不锈钢316

适用介质∶ 废气、空气粉尘气体; 冷、热有害气体等等 .

介质流向∶ 任意方向

对介质的控制形式∶ 全开.全关及0～90°范围内任意调节

气动执行器：单作用常闭、单作用常开、双作用

电动执行器：开关型、调节型、防爆型

电压等级：AC220V、AC110、AC380V、DC24V、DC12V等

产品特点∶

1.设计新颖、合理、结构独特，重量轻，启闭迅速。

2.操力矩小，操作方便，省力灵巧。

3.采用适应的材料以满足低、中、高不同介质温度及其腐蚀性介质等。

产品采用标准：

l 设计标准：GB、T12238-1929:JB/T8692-199;

l 法兰连接尺寸：GB/T9115.1-2000;

l 结构长度：GB/T1221-1989;

l 压力试验：GB/T13927-1992：JB/T9092-1999

通风蝶阀0.1%泄漏结构设计：

设计为密封面于三偏心形式:采用多层次弹性金属硬密封结构,克服了使用过程中的弊端,与有机材料软密封相比已进行了完善、改进与创新,使它成为更加实用新颖的蝶阀珍品。使用温度可达到300℃。

这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形，解决了阀门在双向互换的介质输送过程中存在的密封问题。采用软性T型两侧多层不锈钢片组成密封圈，具有金属硬密封和软密封的双重优点，无论在低温和高温情况下，均具有渗漏很小的密封性能。
