蝶阀

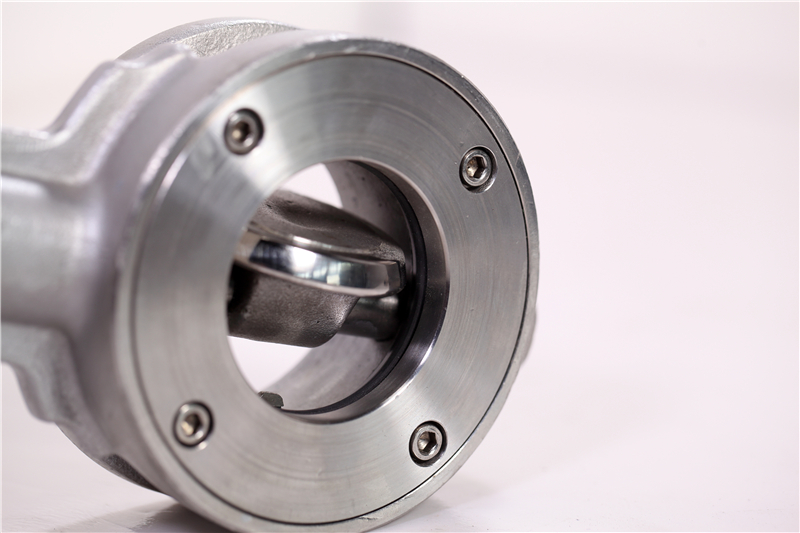

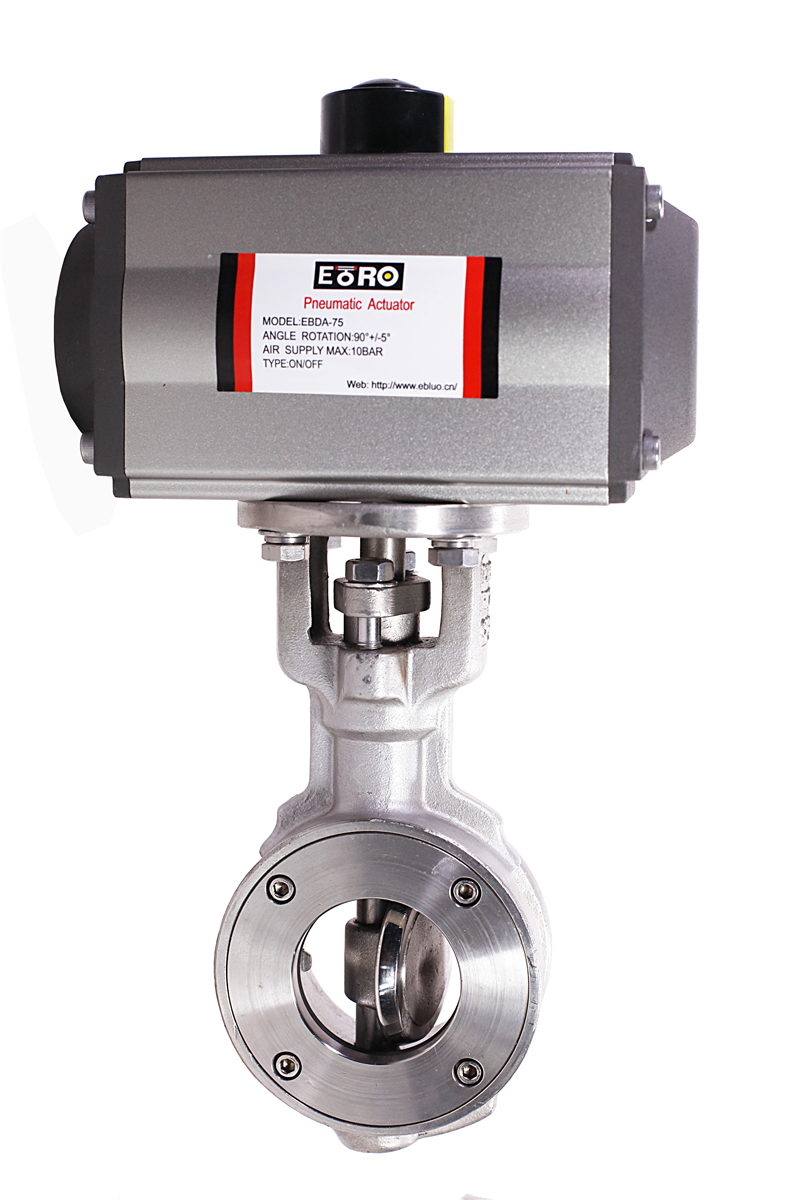

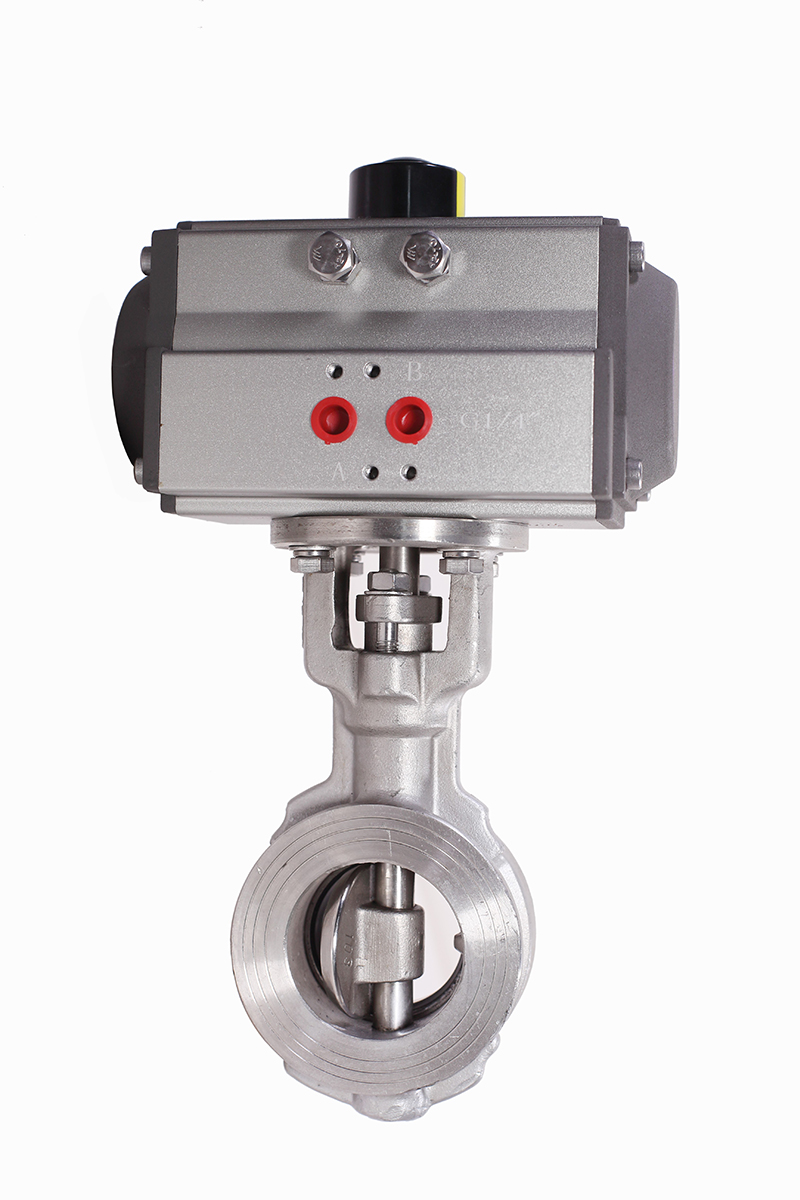

气动不锈钢蝶阀
产品型号：D671F
公称通径：DN50~DN800
公称压力：0.6MPa~1.6MPa
连接方式：对夹式
材质：不锈钢304、316、316L
适用温度：-20℃~+120℃
适用介质：水液、油类、空气
气动执行器：双作用、单作用
用途：用于水液、空气、油等介质开关切断与流量调节
气动不锈钢蝶阀产品概述
轶博罗的不锈钢气动蝶阀，结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛应用于水工业、给排水、供热供汽、水处理、石油化工、造纸、冶炼、食品酿造、制药及医疗设备、纺织印染、橡胶机械、有机和无机化工、化学制剂等行业的管网和设备中。
气动不锈钢蝶阀产品特征
1、密封阀座水线条设计，阀板密封面平面设计，彻底避免气动阀因长时间不开而造成的卡位现象。
2、阀板上下中孔处，采用球型摩擦面设计，扭矩更小，密封性能更好。
3、阀座无靠背设计，扭矩更轻，也方便用户自行更换阀座。
4、法兰对夹孔连接适用多种标准，有不锈钢阀体与PTFE阀座可选。

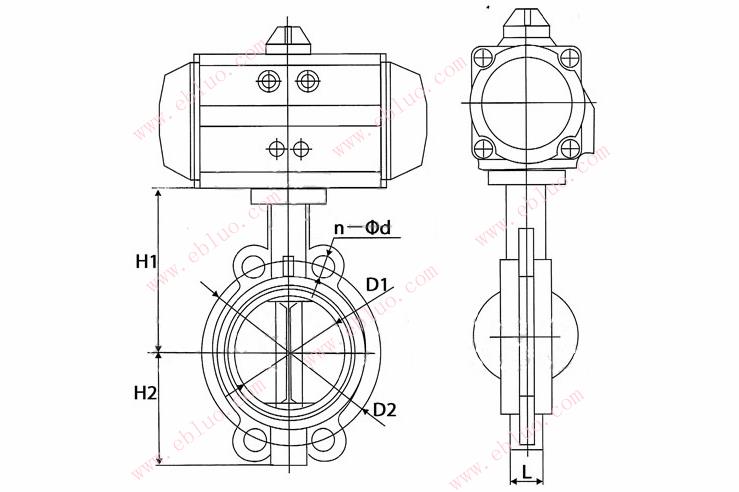

| 通径（mm） | 英寸 | 尺寸（mm） | ||||
| L | D1 | D2 | H1 | H2 | ||
| 50 | 2 | 43 | 52.6 | 125 | 142 | 80 |
| 65 | 2 1/2 | 46 | 64.4 | 145 | 155 | 89 |
| 80 | 3 | 46 | 78.9 | 160 | 161 | 95 |
| 100 | 4 | 52 | 104.1 | 180 | 180 | 114 |
| 125 | 5 | 56 | 123.4 | 210 | 193 | 127 |
| 150 | 6 | 56 | 155.9 | 240 | 205 | 139 |
| 200 | 8 | 60 | 202.8 | 295 | 250 | 175 |
| 250 | 10 | 68 | 250.8 | 350 | 282 | 203 |
| 300 | 12 | 78 | 301.9 | 400 | 326 | 242 |
| 350 | 14 | 78 | 334 | 460 | 358 | 267 |
| 400 | 16 | 102/88 | 390 | 515 | 380 | 301 |
| 450 | 18 | 114/107 | 441 | 565 | 422 | 381 |
| 500 | 20 | 127 | 492 | 620 | 479 | 387 |
| 600 | 24 | 154 | 593 | 725 | 562 | 457 |
