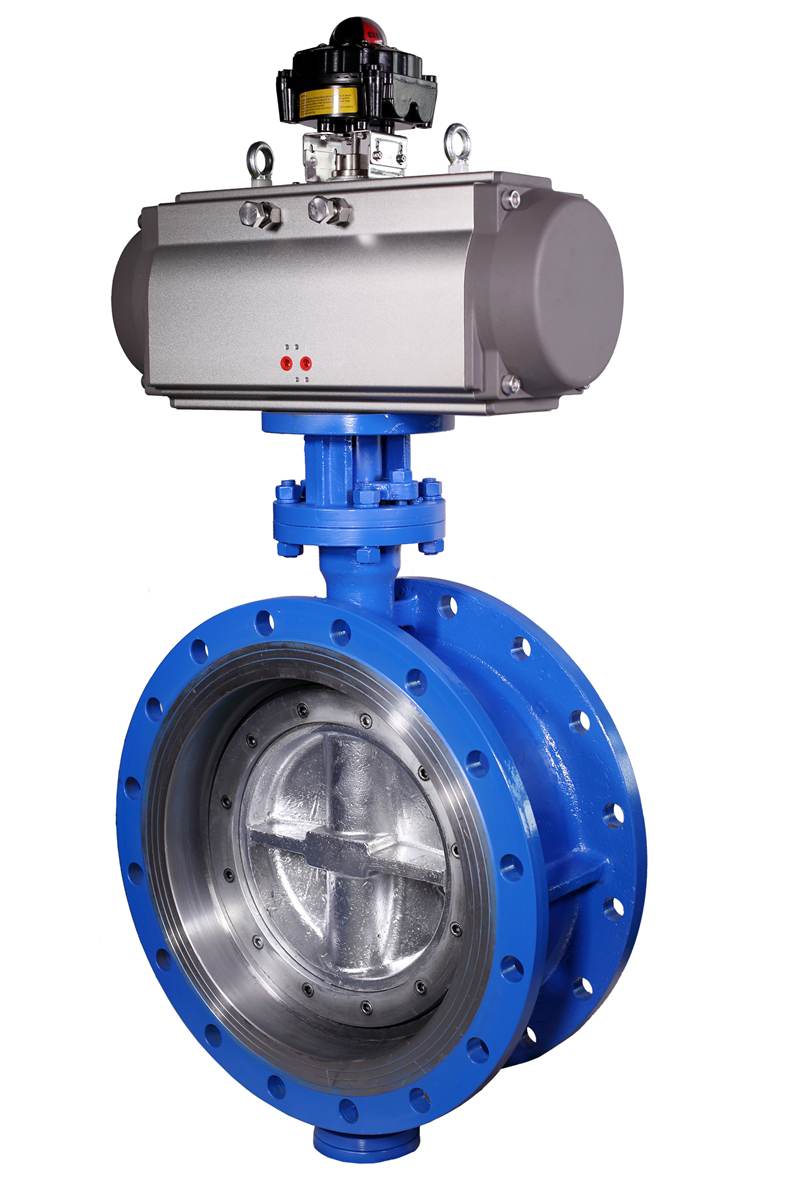

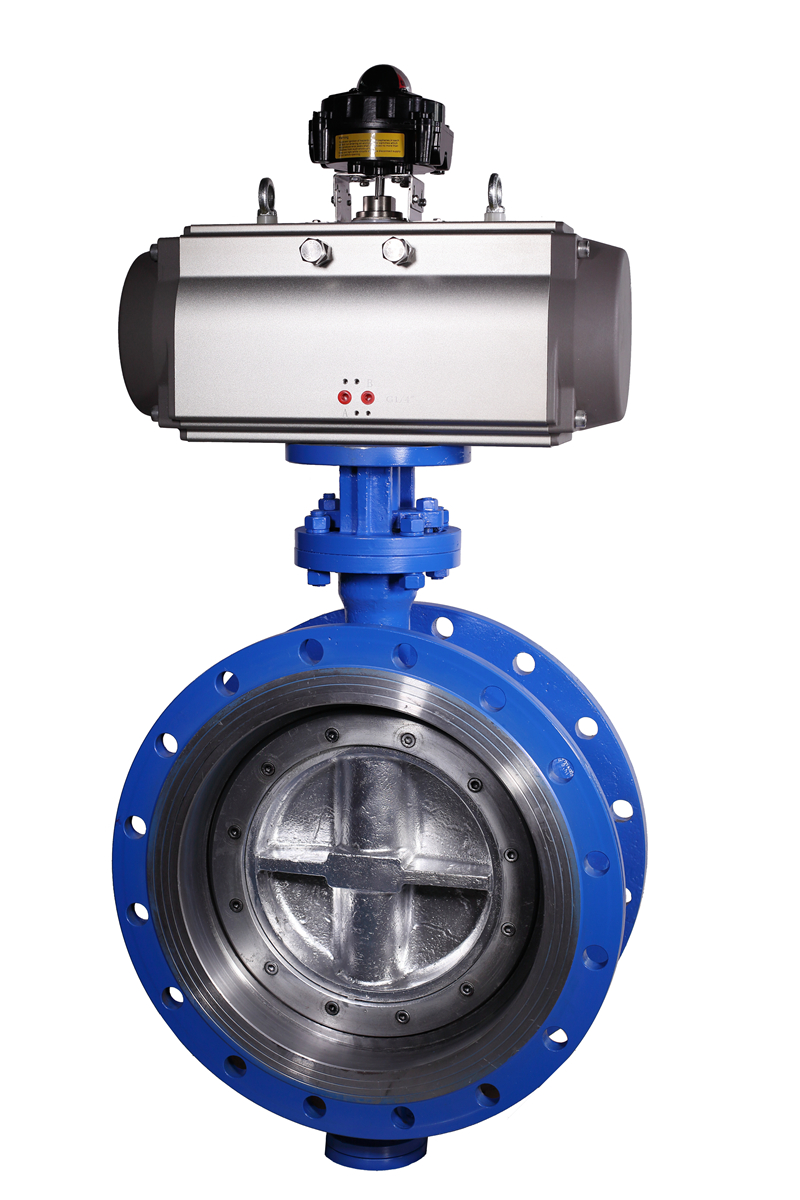

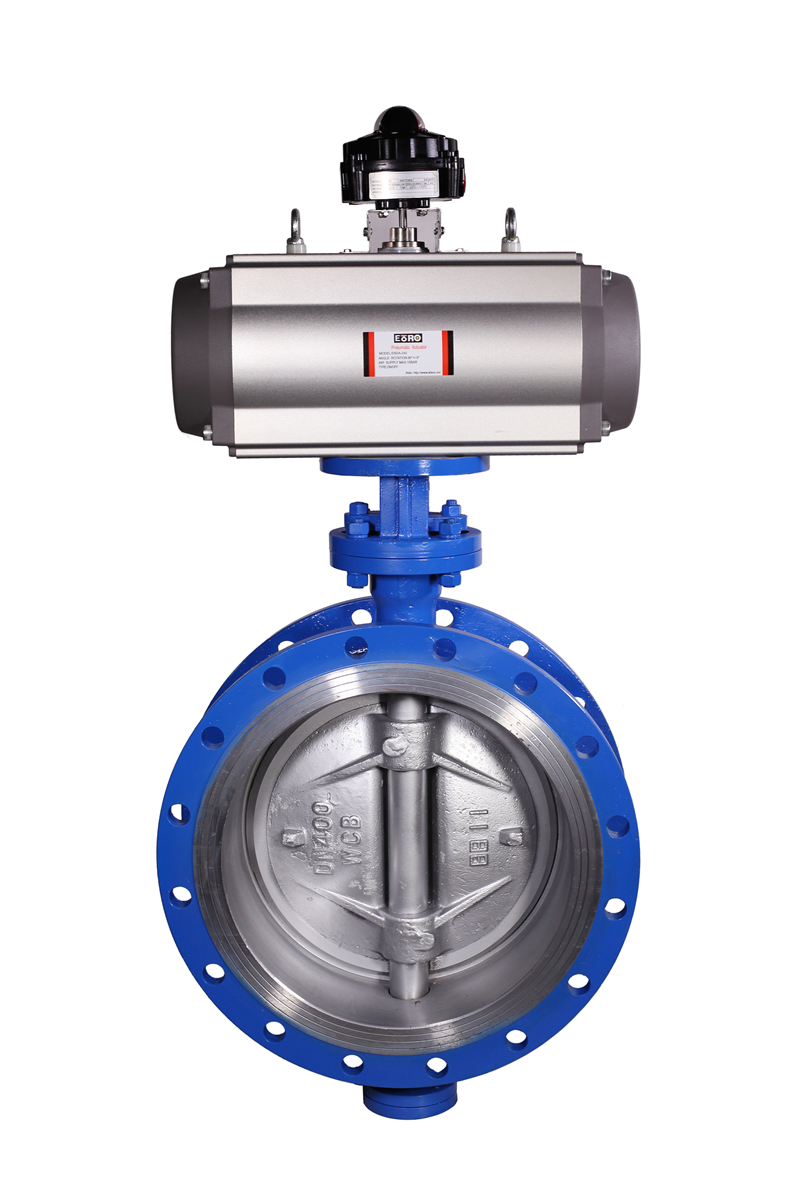

气动法兰硬密封蝶阀

　　气动硬密封对夹蝶阀

　　产品型号：D643H

　　公称通径：DN50~DN1200

　　公称压力：1.0MPa~1.6MPa

　　连接方式：对夹式

　　材质：WCB、不锈钢

　　适用温度：-40~+425℃

　　适用介质：气体、水油等（高温场合)

　　气动执行器：双作用、单作用

　　用途：用来切断或调节各种腐蚀性和非腐蚀性介质

　　气动硬密封对夹蝶阀产品概述

　　气动硬密封蝶阀采用三维偏心结构，蝶板为软硬层叠式金属片，具有金属硬密封和弹性密封的双重优点。具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。气动硬密封蝶阀被广泛用于介质温度≤425℃的冶金、电力、石油、化工等工业管道上，做调节流量和截断流体使用。

　　气动硬密封对夹蝶阀特征

　　1、金属密封可适用于带稍许颗粒、浆液的介质中

　　2、适用温度可达425℃

　　3、密封时几乎无摩擦，保证扭矩更小，密封性更好

　　4、法兰对夹孔连接适用多种标准

　　气动硬密封对夹蝶阀执行机构

　　采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

　　1、齿轮式双活塞，输出力矩大，体积小。

　　2、气缸选用铝金材料，重量轻、外形美观。

　　3、可在顶部、底部安装手动操作机构。

　　4、齿条式连接可调节开启角度、额定流量。

　　5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

　　6、IS05211标准连接为产品的安装更换提供了方便。

　　7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

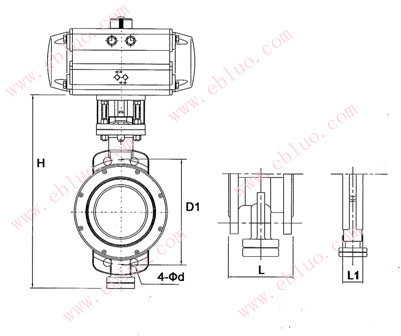

　　气动硬密封对夹蝶阀技术参数和性能
