球阀

电动不锈钢球阀

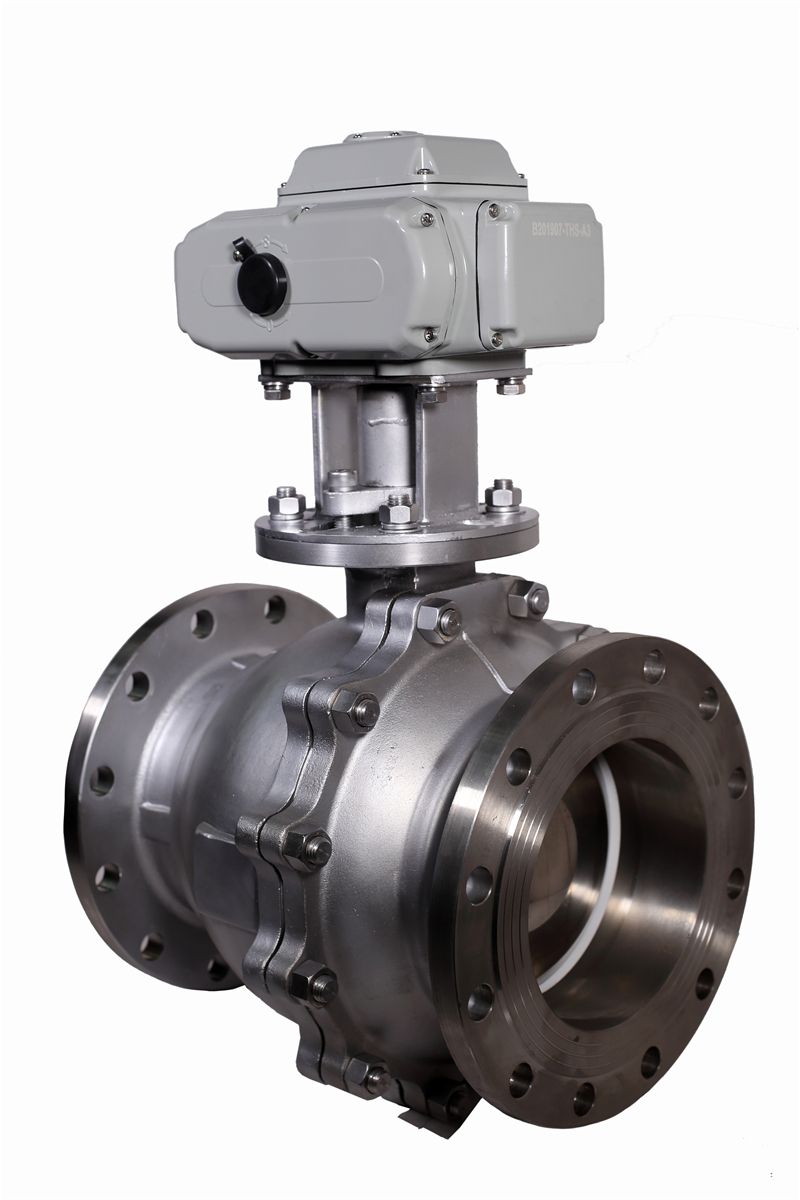

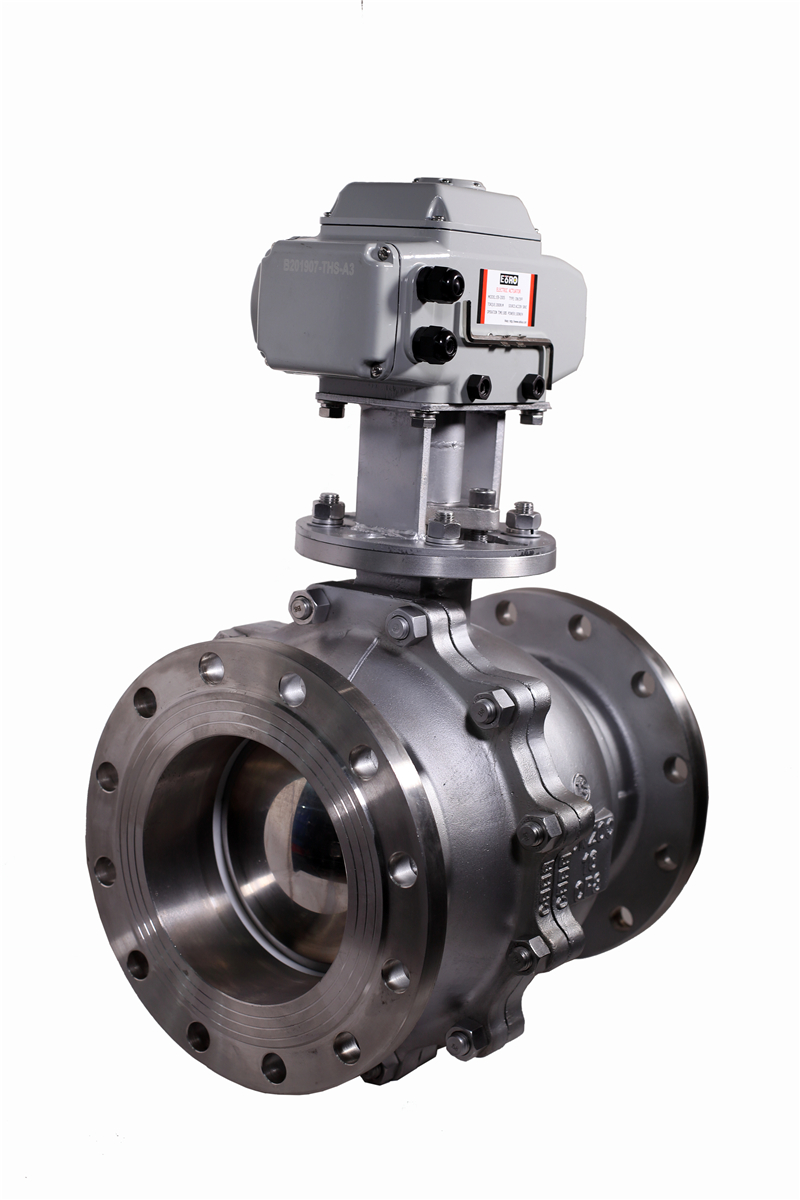

  不锈钢电动球阀产品概述


  电动球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用气缸式执行机构,电动球阀分开关式和调节式两种型号。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。法兰连接的管路能保持良好密封性能,便于维修更换,便于管路的封闭。


  不锈钢电动球阀产品特征


  1、流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。


  2、止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。


  3、阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。


  4、阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。


  5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,帮球阀的使用寿命长。


  6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。


  不锈钢电动球阀参数

电动执行器
普通开关型、无源触点开关型
电位计型带电阻输出
电位计型带4-20mA
调节型输入输出4-20mA
防爆电动执行器
EX dⅡBT4   EX d11 CT6
调节型、开关型
电压
AC220V AC110V AC380
DC12V DC24V DC110V
公称通径 DN15-400mm
公称压力 1.6-6.3MPa
适用温度
PTFE:-30~+180℃
PPL:-30~+250℃
连接方式 法兰
阀体结构 二块式
阀体材质 WCB、304、316、316L
阀板材质 WCB、304、316、316L
阀座衬里 PTFE、PPL
适用介质 蒸汽、水液,气体等

      流量特性KV值

公称通径
(DN)
不同开度角下的Kv值
10° 20° 30° 40° 50° 60° 70° 80° 90°
50 2 4 9 17 32 60 97 151 215
80 6 11 22 44 83 155 250 389 550
100 9 18 34 71 133 248 398 620 890
150 20 40 80 160 300 560 900 1400 2000
200 36 72 143 286 737 1002 1611 2506 3580
250 57 113 226 453 848 1582 2253 3955 5650
300 81 163 325 651 1220 2278 3661 5695 8100
350 110 221 443 885 1750 3541 5311 7967 10950
400 150 303 605 1113 2424 4850 7275 10910 15300
